Модель DTL-379QT (351 нм)

Применение: мacc-спектрометрия (в том числе MALDI TOF), лазерная микродиссекция, биотехнологии, флуоресценция, научные исследования.

Отличительные черты:
    • Активная модуляция добротности с малой длительностью импульса
    • Высокая пиковая мощность
    • Внешний / внутренний запуск, управление от ПК через RS-232
    • Высокая долговременная стабильность благодаря наличию обратной связи
    • Полная лазерная система в соответствии с CDRH или OEM-версия (по желанию заказчика)
    • Излучение на 3-х длинах волн (351 нм, 527 нм и 1053 нм) возможно по специальному запросу

С января 2013 года мы принимаем заказы на новую версию лазера DTL-379QT с высокой энергией в импульсе - 100 мкДж!!!

Параметр / Модель DTL-379QT
Длина волны, нм 351
Максимальное значение средней энергии в импульсе
(номинальное значение) (в диапазоне частот 0,01 - 1 кГц), мкДж		 50 15% 100 15%
Средняя энергия лазерного излучения в импульсе
в диапазоне частот от одиночных импульсов до 0,01кГц (не регулируется), мкДж		 50 25% 100 25%
Максимальное значение средней энергии в импульсе на частоте 4 кГц, мкДж 25 40
Максимальное значение средней энергии в импульсе на частоте 10 кГц, мкДж 1 3
Максимальная средняя выходная мощность (на частоте 3 - 4кГц), мВт 100 200
Режим работы импульсный,
с акустооптической модуляцией добротности,
запуском внешним/внутренним/через
интерфейс RS-232
Диапазон частот повторения импульсов, кГц:
   Внешний запуск
   Внутренний запуск: запуск через  RS-232
                                  без подключения к ПК
одиночный импульс - 10
0.01 - 10
1 0.01
Длительность импульса (на полувысоте, на 0.01 - 1 кГц,
при уровне энергии импульсов 90 %), нс		 5 2 4.5 2
Нестабильность энергии – среднеквадратичное
отклонение/среднее (на 0.01 - 1 кГц, при максимальной средней энергии), %		 6% 5%
Пиковая мощность на 1кГц, кВт 7 15
Профиль пучка ТЕМоо
Диаметр пучка на выходной апертуре (по уровню ), мм 0.75
Расходимость лазерного излучения (полный угол), мрад 0.7
Поляризация линейная, 100:1, горизонтальная ( 5)
Конструктивная высота луча относительно основания излучателя 33.5 0.5
Задержка между запускающим импульсом
и выходным синхроимпульсом
(0.01 - 1 кГц, при макс. средней энергии в импульсе), нс
   Время задержки
   Нестабильность задержки


300 250 (от лазера к лазеру)
8
Задержка между лазерным импульсом
и выходным синхроимпульсом
(0.01 - 1 кГц, при макс. средней энергии в импульсе), нс
   Время задержки
   Нестабильность задержки


50
2
Диапазон рабочих температур / Отн. влажность +15 +35 / до 80% без конденсации
Диапазон температур при транспортировке / отн. влажность от -40 до +50 C / до 80% при 25 C
(в упаковке производителя)
Размеры (без разъемов), мм (Д х В х Ш)
   Излучатель
   Излучатель с устройством воздушного охлаждения (УВО)
   Блок питания (с ключом)*
   Блок питания с УВО (с ключом)*
311 x 54 x 90
311 x 122 x 90
150 x 43 x 93 (115)*
150 x 110 x 93 (115)*
Масса, кг
   Излучатель
   Блок питания
   УВО излучателя
   УВО блока питания
   2.5
   1.5
   1.0
   1.0
Напряжение питания с сетевым адаптером, В 90 264
Напряжение питания без сетевого адаптера, В 12 10%
Потребляемый ток, A 6
Время готовности, мин 10
Управление параметрами лазера
(внутр/внешн. синхр., вкл/выкл, частота и энергия импульсов)		 через RS-232 интерфейс
Скорость обмена через интерфейс RS-232, бит/сек 4800
Класс лазерной опасности (CDRH) IIIb
Соответствие требованиям CDRH, CE, RoHS
Чертеж излучателя Чертеж
Чертеж блока питания Чертеж
Чертеж УВО излучателя Чертеж
Чертеж УВО блока питания Чертеж

1 Запуск с использованием внешнего импульсного генератора. Генератор не входит в поставку.
2 Генерация периодических лазерных импульсов с использованием ПК, шаг 0,01 кГц. Средняя энергия лазерного импульса может изменяться с использованием ПК в диапазоне от 10% до ее максимального значения.
3 Генерация периодических лазерных импульсов с частотой 1 кГц; (внешний генератор и/или ПК не нужны).
4 Выходной синхроимпульс генерируется по факту прохождения лазерного импульса
5 Без сетевого адаптера AS-120P-12 (12 В).

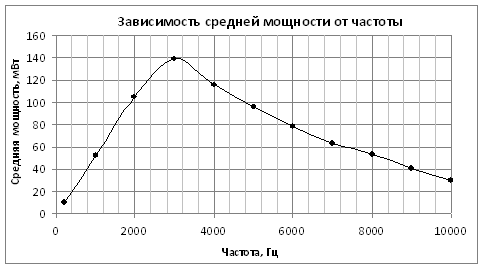

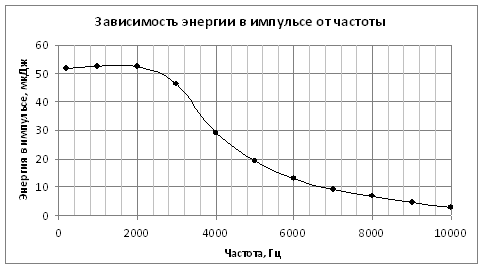

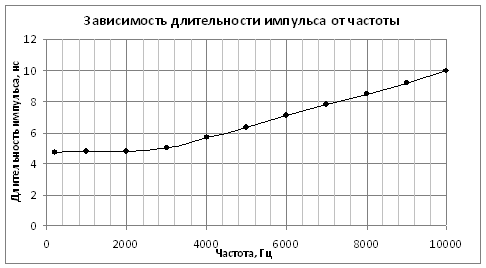

Типичные характеристики лазера DTL-379QT (50 мкДж)

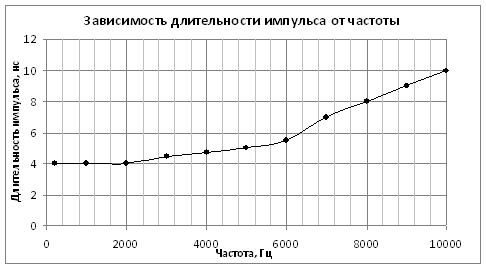

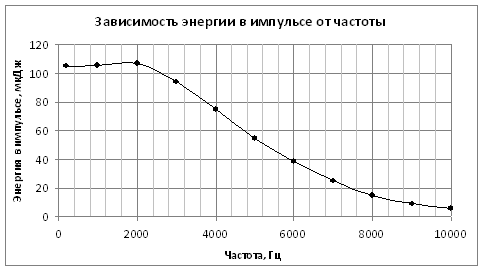

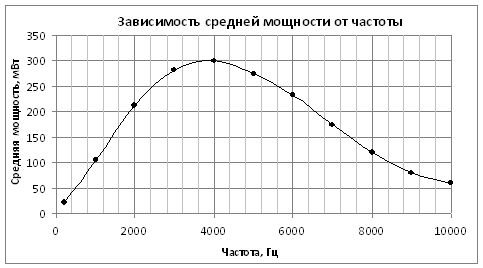

Типичные характеристики лазера DTL-379QT (100 мкДж)
