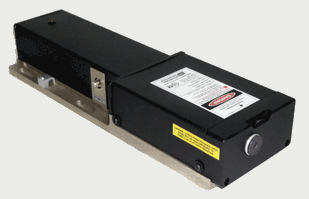

Модель DTL-389QT (263 нм)

Применение: научные исследования, биотехнологии, мониторинг окружающей среды, флуоресценция.

Отличительные черты:
    • Активная модуляция добротности с малой длительностью импульса
    • Внешний / внутренний запуск, управление от ПК через RS-232
    • Высокая долговременная стабильность благодаря наличию обратной связи
    • Полная лазерная система в соответствии с CDRH или OEM-версия (по желанию заказчика)
    • Излучение на 3-х длинах волн (263 нм, 527 нм и 1053 нм) возможно по специальному запросу



















Параметр / Модель DTL-389QT
Длина волны, нм 263
Cредняя энергия в импульсе на частоте от одиночных импульсов до 1 кГц, мкДж 4 + 20% 10 +15%
Максимальная средняя выходная мощность (типично на 4.5 кГц), мВт 6 30
Пиковая мощность на частоте 1 кГц, кВт 0.8 2
Режим работы импульсный,
с акустооптической модуляцией добротности,
запуском внешним/внутренним/через
интерфейс RS-232
Диапазон частот повторения импульсов, кГц:
   Внешний запуск
   Внутренний запуск: запуск через  RS-232
   без подключения к ПК

одиночный импульс - 10
0.01 - 10
1
Длительность импульса (на полувысоте, на 0.01 - 1 кГц,
при ср. энергии импульса 80%), нс
< 5
Нестабильность энергии от импульса к импульсу (среднеквадратичное отклонение/среднее значение) в диапазоне частот: 0,01 кГц - 1 кГц при уровне энергии импульсов 80% 15 %
Профиль пучка ТЕМоо
Диаметр пучка на выходной апертуре (по уровню ), мм < 1
Расходимость лазерного излучения
(полный угол, по уровню ), мрад
1
Линейность поляризации 100:1, горизонтальная (5)
Задержка между запускающим импульсом
и выходным синхроимпульсом
(0.01 - 1 кГц, при средней энергии в импульсе  80%), нс
   Время задержки
   Нестабильность задержки



300 250
8
Задержка между лазерным импульсом
и выходным синхроимпульсом
(0.01 - 1 кГц, при средней энергии в импульсе 80%), нс
   Время задержки
   Нестабильность задержки



50
2
Диапазон рабочих температур / Отн. влажность +15 +35 / до 80% без конденсации
Диапазон температур при транспортировке / отн. влажность от -40 до +50 C / до 80% при 25 C
(в упаковке производителя)
Размеры (без разъемов), мм (Д х В х Ш)
   Излучатель
   Излучатель с устройством воздушного охлаждения (УВО)
   Блок питания (с ключом)*
   Блок питания с УВО (с ключом)*

макс. 311 x 55 x 90
макс. 311 x 122 x 90
150 x 43 x 93 (115)*
150 x 110 x 93 (115)*
Напряжение питания, В
   с сетевым адаптором
   без сетевого адаптора

~ 90 264
12 10%
Потребляемый ток, A 6
Время готовности, мин 10
Управление параметрами лазера
(внутр/внешн. синхр., вкл/выкл, частота и энергия импульсов)
через RS-232 интерфейс
Скорость обмена через интерфейс RS-232, бит/сек 4800
Класс лазерной опасности (CDRH) IV
Соответствие требованиям CDRH, CE
Чертеж излучателя Чертеж
Чертеж блока питания Чертеж
Чертеж УВО излучателя Чертеж
Чертеж УВО блока питания Чертеж

1 Запуск с использованием внешнего импульсного генератора. Генератор не входит в поставку.
2 Генерация периодических лазерных импульсов с использованием ПК, шаг 0,01 кГц. Среднюю энергию можно менять посредством ПО от 10% до максимального значения.
3 Генерация периодических лазерных импульсов с частотой 1 кГц; (внешний генератор и/или ПК не нужны).
4 Выходной синхроимпульс генерируется по факту прохождения лазерного импульса
5 Без сетевого адаптера AS-120P-12 (12 В).

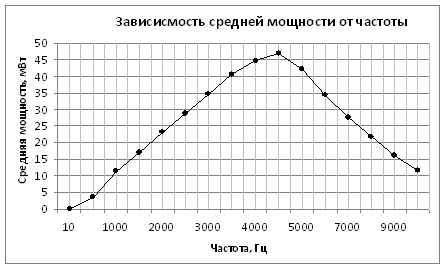

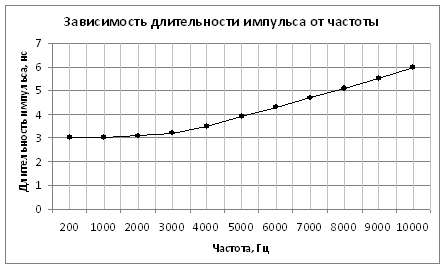

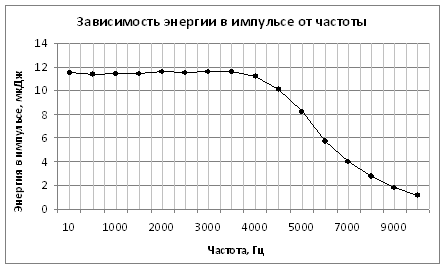

Типичные характеристики лазера DTL-389QT
