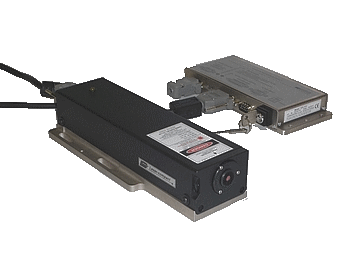

Модель DTL-423 (1053 нм)
Применение: контрольно-измерительное оборудование, медицинское оборудование, научные исследования, контроль качества продукции, оптический пинцет.
Отличительные черты:
• Отличное качество луча, ТЕМoo
• Высокая стабильность выходной мощности
• Регулировка выходной мощности
• Управление от ПК через интерфейс RS-232
• Повышенная надежность
• Полная лазерная система в соответствии с CDRH или OEM-версия (по желанию заказчика)
| Параметр / Модель | DTL-423 | |||
| Длина волны лазерного излучения, нм | 1053 | |||
| Режим работы | непрерывный | |||
| Мощность лазерного излучения (номинальное значение), мВт | 300  15% |
1000 10% |
2000 5% |
2500 4% |
| Долговременная стабильность уровня мощности (за 8 час) |  2% * от пика к пику(CKO 0,5%) |
|||
Уровень оптических шумов в частотном диапазоне 10 Гц  20 MГц, % RMS |
0,5% * |
|||
| Диапазон регулировки мощности лазерного излучения(от номинального значения, через RS-232) | 17 - 100% | 5 - 100% | 7 - 100% | 10 - 100% |
Диаметр пучка лазерного излучения (по уровню  ), мм |
1,2  0,1 * | |||
| Расходимость пучка лазерного излучения
(полный угол, по уровню ), мрад |
1,3 * | |||
| Смещение луча относительно центра выходной апертуры, мм | 1,0 | |||
| Угловое отклонение выходного луча относительно геометрической оси излучателя, мрад | 5,0 * |
|||
| Угловая нестабильность луча (СКО) при постоянной температуре, мкрад/час | 5 * | |||
Температурная зависимость угловой нестабильности луча, СКО, мкрад/ |
9 * | |||
| Профиль пучка | TEMoo | |||
| Степень эллиптичности пятна лазерного излучения | 1,05:1 * | |||
| Направление поляризации излучения | горизонтальное | |||
| Степень поляризации | ≥ 100:1 | |||
| Отклонение плоскости поляризации от горизонтального направления, град | 2° | |||
| Время готовности | ≤ 5 мин | |||
| Время включения из режима Stand-by, тип., сек | 4 | |||
| Диапазон рабочих температур / Отн. влажность | +15 ÷ +40°C / до 80 %,
без конденсации | |||
| Время готовности (макс.), мин | 5 | |||
| Время включения из режима Stand-by, тип, сек | 4 | |||
| Управление параметрами лазера | через интерфейс RS-232 | |||
| Скорость обмена через интерфейс RS-232 | 4800 бит/сек | |||
| Размеры, мм (Д x Ш x В), мм
Излучатель Излучатель с УВО Блок питания (с ключом) Блок питания с УВО (с ключом) |
241 x 90 x 55 241 x 90 x 122 190 х 91 (115)* х 27 203 х 96 (121)* х 94 | |||
| Масса, кг
Излучатель Блок питания |
1,6
0,6 | |||
Напряжение питания, В без сетевого адаптера с сетевым адаптером |
10,8 90 |
|||
| Потребляемая мощность, тип/макс. при включении, Вт | ≤35/60 | ≤35/65 | ≤35/65 | ≤40/70 |
| Потребляемый ток, тип/макс. при включении (12 В), А | ≤2,5/5 | ≤2,5/5,5 | ≤2,5/5,5 | ≤3,5/5,8 |
| Класс лазерной опасности | IIIb | IV | ||
| Соответствие требованиям | RoHS, CDRH, CE | |||
| Чертеж излучателя |
 | |||
| Чертеж блока питания |
| |||
| Чертеж УВО |
| |||
Параметры, обозначенные “*”, гарантируются при номинальном значении мощности лазерного излучения.
Параметры, кроме обозначенных “*”, гарантируются в пределах регулируемого диапазона мощности лазерного излучения.
В пределах диапазона регулировки, при работе на уровне мощности, отличном от номинального, допускается нестабильность уровня
мощности, вызванная работой цепи обратной связи и устраняемая изменением (перенастройкой) уровня мощности в пределах: ± 50 мВт для
DTL-423-300, ± 80 мВт для DTL-423-1000, ± 150 мВт для DTL-423-2000, ± 200 мВт для DTL-423-2500.
Наличие и интенсивность бликов на каком-либо расстоянии от выходной апертуры, и рассеянного излучения в окрестности основного пучка в
конкретном лазере не специфицируется.
