TECH-527
Применение: микрообработка материалов, лазерная маркировка, фотоакустика, ЛИЭС (лазерно-искровая эмиссионная спектроскопия), прямое лазерное нанесение интерференционных изображений (DLIP), накачка параметрических генераторов и перестраиваемых лазеров, ЛИДАР, научные исследования, абляция.
Отличительные черты:
• Активная модуляция добротности с наносекундной длительностью импульса
• Высокая энергия в импульсе и пиковая мощность
• Отличное качество пучка
• Высокая стабильность энергии от импульса к импульсу
• Компактный дизайн
• Кондуктивное охлаждение излучателя
• Внешний / внутренний запуск, управление от ПК через RS-232
| Параметр / Модель | TECH-527 | |||
| Basic | Advanced | |||
| Длина волны, нм | 527 | |||
| Режим работы | импульсный, c запуском внешним / внутренним / через интерфейс RS-232 | |||
| Максимальная средняя энергия лазерного излучения в импульсе1,2, мкДж | ≥ 250 | ≥ 400 | ||
| Максимальная средняя мощность излучения, Вт | ~ 0.25 на 1 кГц ~ 0.5 на 4 кГц |
~ 1,6 на 4 кГц | ||
| Длительность импульса (по полувысоте)1,2, нс |  5 |
|||
| Максимальная пиковая мощность излучения1,2, кВт |  25 |
40 |
||
| Диапазон частот повторения импульсов, кГц
Внешний запуск3 Внутренний запуск: через RS-2324 без подключения к ПК5 |
одиночный импульс - 4 0.01 - 4 1  0,01 |
одиночный импульс - 4 |
||
| Нестабильность энергии от импульса к импульсу ( среднеквадр. отклонение/среднее значение)1,2, % | 3 |
|||
| Долговременная стабильность средней мощности ( среднеквадр. отклонение/среднее значение)1,2, % | 2 |
|||
| Профиль и качество пучка | TEMoo, M2 1,2 | |||
Диаметр пучка (  , на выходной апертуре), мм |
0,6 0,2 |
|||
| Расходимость лазерного излучения
(полный угол, ), мрад |
3 | |||
| Поляризация | линейная, 100:1, вертикальная ( 5 ) | |||
| Задержка между запускающим импульсом и выходным синхроимпульсом1,2,6
, нс (при средней энергии в импульсе 80%):
Время задержки (значение в диапазоне) Нестабильность задержки |
| |||
| Задержка между лазерным импульсом и выходным синхроимпульсом1,2,6 , нс (при средней энергии в импульсе 80%): Время задержки Нестабильность задержки |
50
2 | |||
| Время готовности, мин | 10 |
|||
| Управление параметрами лазера через интерфейс RS-232 | вкл/выкл, внешн./ внутр. запуск, частота и энергия импульсов | |||
| Скорость обмена через интерфейс RS-232, бит/сек | 4800 | |||
| Напряжение питания, В | 24 10% |
|||
| Максимальный потребляемый ток, A | 6 |
|||
| Потребляемая мощность, Вт | 15-707 | 20-907 | ||
| Тепловыделение излучателя, Вт | 5-207 | 5-307 | ||
| Диапазон рабочих температур / Отн. влажность | +15 to +35  / до 80% без конденсации | |||
| Диапазон температур при транспортировке / Отн. влажность (в упаковке производителя) | от -20 до +50C / до 80% при 25C
| |||
| Размеры (Д x В x Ш) излучателя (без разъемов), мм | 215 x 40 x 70 | |||
| Конструктивная высота луча относительно основания излучателя, мм | 21,5 ± 1,0 | |||
| Масса излучателя, кг | 1,2 0,1 | |||
| Размеры блока питания (Д x В x Ш), без УВО7, мм | макс. 230 x 47 x 148 | |||
| Масса блока питания без УВО, кг | 1,9 0,1 | |||
| Масса УВО для блока питания, кг | 1,7 0,1 | |||
| Длина волоконного кабеля, м | 1,5 5% | |||
| Минимальный радиус изгиба волоконного кабеля, мм | 50 | |||
| Длина шнура соединения излучателя с БП, м | 1,5 5% | |||
| Класс лазерной опасности | IV | |||
| Соответствие требованиям | CE, RoHS | |||
| Чертеж излучателя |  |
|||
| Чертеж блока питания | |
|||
| Чертеж УВО для блока питания | |
|||
1 На частоте повторения импульсов 1 кГц для линий Basic.
2 На частоте повторения импульсов 4 кГц для линии Advanced.
3 Запуск с использованием внешнего импульсного генератора. Генератор не входит в комплект поставки.
4 Генерация периодических лазерных импульсов с использованием ПК, шаг 0,01 кГц. Средняя энергия может быть изменена посредством программного обеспечения от 10% до максимального значения.
5 Генерация периодических лазерных импульсов на фиксированной частоте; внешний генератор и/или ПК не нужны.
6 Выходной синхроимпульс генерируется по факту прохождения лазерного импульса.
7 В зависимости от частоты повторения импульсов. Устройство воздушного охлаждения (УВО) для излучателя должно использоваться при необходимости, в зависимости от условий окружающей среды и рабочей частоты.
Для линий Advanced: Время задержки и нестабильность задержки указано для случая запуска импульсом длительностью 200-230 мкс (для Advanced) и запуска импульсом длительностью 800-900 мкс (для Express, Specific) - значение определяется производителем. Отсчитывается от заднего фронта запускающего импульса. В случае запуска передним фронтом, время задержки составляет 200-230 мкс и 800-900 мкс соответственно, нестабильность задержки - около 2% от времени задержки.
Примечание. Лазер предназначен для использования исключительно в качестве комплектующего изделия для встраивания в оборудование заказчика. Поэтому он может не удовлетворять соответствующим требованиям по безопасности для полных лазерных систем (стандарт ГОСТ IEC 60825-1-2013, ГОСТ 31581-2012). Изготовитель конечного лазерного оборудования несет ответственность за соответствие оборудования этим требованиям.
Пример применения

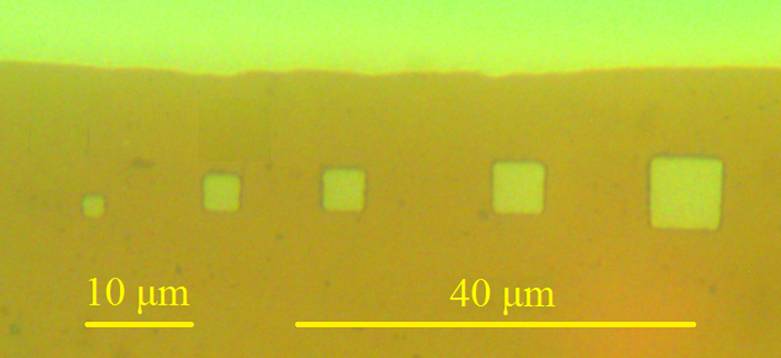

Демонстрация возможностей лазеров ТЕСН-серии в микрообработке:
Длина полоски 80
m. Сторона минимального квадрата составляет 2 m.
(выполнено на установке, разработанной НПЦ «Лазеры и аппаратура ТМ», с использованием лазера ТЕСН-527)
