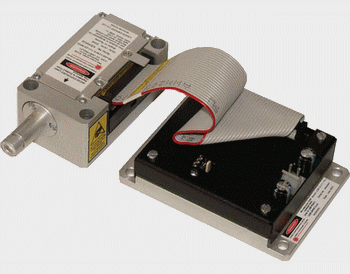

Модель LCM-S-112 (1064 нм, одночастотный)

Применение: Рамановская спектроскопия, интерферометрия, контрольно-измерительное оборудование, спектроскопия, научные исследования.

Отличительные черты:
    • Одночастотный режим (одна продольная мода)
    • Низкий уровень шумов
    • Длина когерентности более 50 м
    • Выходная мощность лазерного излучения до 200 мВт
    • Отличное качество луча
    • Стабильные параметры излучения в широком температурном диапазоне
    • Прекрасное соответствие требованиям ОЕМ проектов
    • Надежность (ресурс более 10 000 часов)





Параметр / Модель LCM-S-112-100-NP25
Длина волны излучения, нм 1064 *
Выходная мощность, мВт (стабилизированная) 110 10 210 10
Поперечная мода TEMoo, M2 1.2 (тип. 1.05)
Продольные моды одна продольная мода
Ширина спектральной линии, нм 0.00001
Длина когерентности, м 50
Линейность поляризации 50:1, горизонтальная
Эллиптичность 0.95 - 1.05
Расходимость луча (полный угол, ), мрад 0.9 0.1
Диаметр луча на выходе, мм 1.8 0.2
Шум (10 Гц - 20 МГц, 15-50)



<0.3% RMS и <1.3% от пика к пику

Шум (10 Гц - 20 МГц, 25)

<0.2% RMS и <0.9% от пика к пику

Долговременная стабильность 2% от пика к пику / 8 часов
Время готовности, мин 10 (тип. 5)
Длина шнура, мм 300 +30
Допустимый диапазон температуры основания корпуса, +15 +50
Выделяемая мощность, Вт
     Излучателя
     Блока питания

макс. 10 (тип. 6)
макс 5 Bт @ 5B DC
Входное напряжение, В 4.5 6, стабилизированное
Ток потребления (макс.) 4 A @ 5B DC
Тип разъема входного питания PWL-2
Размеры, мм (макс.)
     Излучателя
     Блока питания

90 x 40 x 20
85 х 60 х 31
Вес, кг 0.15

Чертеж излучателя и блока питания Drawing

* На выходе лазерного модуля уровень излучения на длине волны 532 нм в 1000 раз меньше, чем на основной длине волны 1064 нм.
