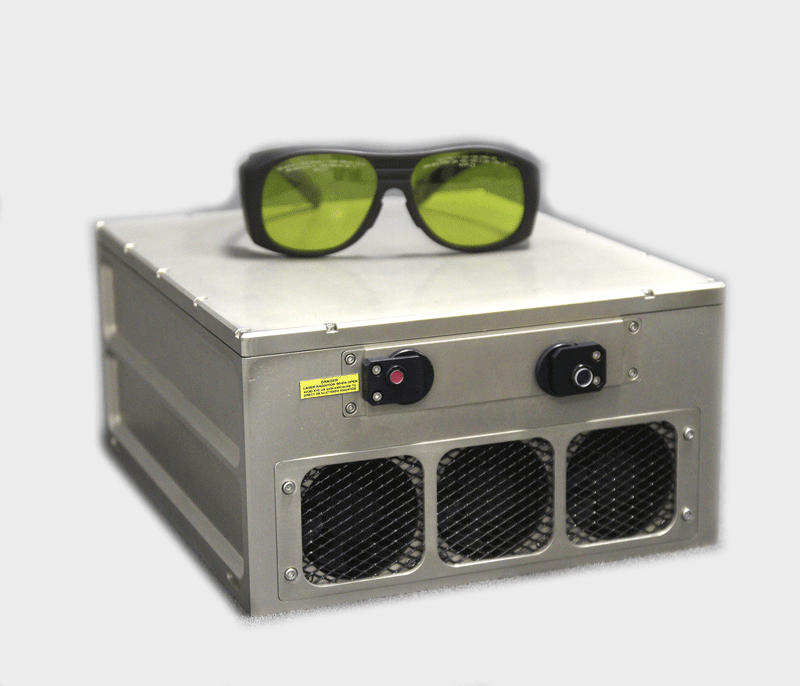

TiSon GSA    Новинка

Высокоэнергетический наносекундный перестраиваемый лазер на корунде с титаном

Лазеры серии «TiSon» специально разработаны для фотоакустики (оптоакустики) в биомедицинских применениях. Фотоакустика является новым методом, позволяющим получать информацию о структуре и функциональных особенностях тканей. Кроме визуализации биологических объектов в высоком разрешении, ФА позволяет обнаруживать гемоглобин, липиды, воду и другие светопоглощающие хромофоры, используя несколько длин волн лазера (мультиволновая фотоакустическая томография и фотоакустическая микроскопия).

Применение: оптоакустика, лазерная спектроскопия, научные исследования.

Отличительные черты:
    • Автоматическая, быстрая перестройка длины волны
    • Выбор любой длины волны из диапазона
    • Высокая энергия в импульсе
    • Малая длительность импульса
    • Высокая стабильность энергии от импульса к импульсу
    • Отличное качество пучка, TEMоо
    • Высокая угловая стабильность луча
    • Не требующая обслуживания эксплуатация
    • Компактный дизайн
    • Воздушное охлаждение
    • Интегрированный лазер накачки
    • Волоконный выход (опция)



Листовка TiSon GSA



Параметр / Модель TiSon GSA
Диапазон перестройки длины волны, нм 700-910
Средняя энергия в импульсе на 1 кГц, мДж d0.5 на 700 нм
d0.7 на 750 нм
d1.0 на 800 нм
d0.7 на 850 нм
d0.5 на 910 нм
Средняя выходная мощность, Вт d 1
Ширина линии излучения, нм s 1
Диапазон частоты повторения импульсов Одиночный импульс – 1 кГц
Длительность импульса (на полувысоте), нс s 10
Нестабильность энергии - среднеквадр. отклонение/ср. значение, % 2
Долговременная стабильность – среднеквадр. отклонение ср. мощности / средн. значение мощности d 4% за 8 часов
Профиль поля излучения TEMoo
Диаметр пучка лазерного излучения на выходной апертуре (x), мм 1 c 0.2
Расходимость лазерного излучения (), мрад 1.3 c 0.2
Параметр качества пучка, M2 1.2
Линейность поляризации d 100:1, горизонтальная (a 5s)
Способ перестройки длины волны электронный, через ПК, программируемая последовательность переключения длин волн в любом порядке
Время переключения длины волны (между любыми длинами волн) 1 мс

Размеры (Д x В x Ш), мм

                                       Излучатель

                                       Блок питания



308 x 130 x 235

291 x 180 x 292

Масса, кг

                                       Излучатель

                                       Блок питания



9 s 0.2

11.5 s 0.2

Напряжение питания, В 24 s 10%
Макс. потребляемый ток, A d 12
Макс. потребляемая мощность, Вт d 350
Тип. потребляемая мощность, Вт d 300



Параметры специфицированы на длине волны 800 нм при частоте повторения импульсов 1 кГц (если не указано другое).
Вывод остаточного излучения накачки на длине волны 1053 нм (через отдельное выходное окно).
Спецификация может быть изменена.


Лазеры TiSon GSA обладают функцией Быстрого Программируемого Переключения Длины Волны, которая позволяет задавать длину волны и энергию каждого лазерного импульса на частоте 1 кГц.


Быстрое переключение длины волны очень важно при проведении исследований живых объектов, для того чтобы не возникло помех, связанных с дыханием или пульсом.


На Рис. 1 показан скриншот пользовательского интерфейса лазера TiSon с примером алгоритма переключения длины волны, результирующим спектром и «пачкой» импульсов.


(a) Окно пользовательского интерфейса лазера TiSon. Пользователь задает в таблице необходимые длины волн, количество импульсов на каждой длине волны и энергию импульсов в % от максимума. В данном примере заданы три длины волны, по одному импульсу каждая.



(b) Измеренный спектр лазера. Время интегрирования спектрометра - 20 мс. Каждый интеграционный период спектрометра включает 20 лазерных импульсов. Все 3 длины волны были определены одновременно.





(c) Измеренная «пачка» лазерных импульсов. Различная амплитуда импульсов на 720, 800 и 880 нм объясняется зависимостью ответа детектора от длины волны и заданной энергией импульса.




Статья в журнале "Фотоника" N3/57/2016: "Сын Титана: высокоэнергетичный лазер TiSon GSB на корунде с титаном с перестройкой длины волны в широком диапазоне"
